電子束焊機由電子槍、高壓電源、真空機組、真空焊接室、電氣控制系統、工裝夾具與工作臺行走系統等部分組成。
電子束焊機的關鍵部件是電子槍，電子槍中陰極經電流加熱后，在陰陽極間幾十至上百千伏的加速電壓作用下發射出電子流，該電子流在偏壓柵極的控制和聚束作用下形成一束電子從陽極孔中穿過，經過電子槍隔離閥后在聚焦磁透鏡的作用下以極高的能量密度和光速70%的速度注入焊接工件、強大的電子動能迅速轉化為熱能將焊接工件局部熔化而達到焊接的目的。
因為電子槍工作在高壓狀況下，同時為了減少電子在射入工件前與其他氣體分子碰撞而引起能量損失和電子束發散，電子槍與焊接室都必須在一定的真空狀態下工作。

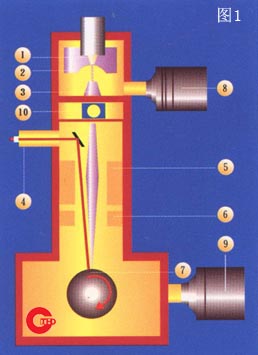

圖一為電子束焊機原理示意圖：
| |
 |
1、陰極
2、聚束極
3、陽極
4、光學觀察系統
5、聚焦磁透鏡
6、偏轉磁透鏡
7、焊接工件
8、槍室真空系統
9、焊室真空系統
10、隔離閥 |
|
|
|
| |
